Hydrauliskt bindemedel
Det osynliga skelettet i nästan allt vi bygger.
Ett fint pulver från kalksten och lera. Tillsätt vatten — och det blir sten igen, fast formbart.
Vad det är
Cement (latin cæmentum, murbruk) är ett hydrauliskt bindemedel: det hårdnar genom reaktion med vatten till en produkt som inte är löslig i vatten. Råblandningen bränns vid cirka 1 450 °C och bör innehålla 79–81 procent kalciumkarbonat. Cement är den aktiva ingrediensen i betong och murbruk — inte samma sak som något av dem.
Cement plus vatten ger cementpasta. Pasta plus sand ger bruk. Pasta plus sand plus sten ger betong. Ballasten bär, pastan limmar. Utan cement ingen modern betong; utan ballast ingen ekonomi. Det är därför en säck ser anspråkslös ut och ändå bär ett hus.
Redan före vår tideräkning byggde romarna med opus caementicium — därav engelskans concrete. De blandade släckt kalk med puzzolaner: vulkanisk aska från Pozzuoli, tegelmjöl och kiselsyra. Vid vattentillsats bildas kalciumsilikathydrat, även under vatten. Kunskapen gick förlorad vid Romarrikets fall och återfanns 1414 när Vitruvius verk dök upp i ett schweiziskt kloster. Senare användes även santorin, aska från Santorini.
1682 malde holländaren Santen tuff från Andernach till trass, ett vattenmurbruk som spreds till Frankrike, Tyskland och Sverige. 1756, vid arbetet med Eddystone fyr, visade John Smeaton att oren kalksten med lera gav hydrauliskt bruk — mot dåtidens tro att den renaste kalken var bäst. Lerhalt 18–30 procent gav hydraulisk kalk; över 30 procent kunde kalken inte släckas utan måste malas. James Parker tog fram roman cement. Louis Vicat blandade lera och kalksten medvetet.
Joseph Aspdin patenterade portlandcement 1824, namngivet efter portlandstenen på Isle of Portland. Aspdin fick inte fram riktigt bra cement. Isaac Charles Johnson utexperimenterade blandningar och bränntemperatur. England dominerade marknaden fram till 1850; därefter Boulogne i Frankrike och 1855 den första tyska fabriken utanför Stettin. Vid sekelskiftet 1900 hade Tyskland omkring 140 fabriker.
Aluminatcement — cirka 50 procent kalksten och 50 procent bauxit — är ett annat kemiskt system: snabbt, hett, eldfast. Det är inte portland. I Sverige såldes det som Valle Smältcement 1925–1941 och kan förlora styrka om vattencementtalet är för högt. I dag lever det vidare i eldfasta bruk och flytspackel.
EN 197-1
Cement i svenska byggnader och anläggningar ska vara CE-märkt. Europastandarden EN 197-1 definierar 27 vanliga cement i fem huvudtyper, plus sulfatresistenta varianter och låg tidighållfasthet. Klasserna 32,5 · 42,5 · 52,5 är normtryckhållfasthet efter 28 dygn, i megapascal. L, N och R anger hur snabbt den tidiga hållfastheten kommer.
CEM I · minst 95 % klinker
Ren portlandklinker med en skvätt gips. Referensen. Snabbast tidig styrka, högst klinkerhalt, högst klimatavtryck per kilo. Används när formen ska rivas tidigt eller när receptet kräver förutsägbar värme och alkali.
Kemin bakom →CEM II · minst 65 % klinker
Klinker plus kalkstensfiller, slagg, flygaska eller kiseldioxidstoft. Sveriges vardagscement. Bokstäverna efter snedstrecket talar om vad som ersätter klinker: L/LL för kalksten, S för slagg, V för kiselrik flygaska, D för silica.
Så mals det →CEM III · masugnsslagg
Mellan 5 och 64 procent klinker beroende på underklass A, B eller C. Resten är granulerad masugnsslagg. Långsammare hållfasthet, lägre hydratationsvärme, mycket god sulfatresistens. Vanligt i Europa när både pris och CO₂-avtryck räknas.
Egenskaperna →CEM IV · puzzolan
Naturlig eller industriell puzzolan i stället för en del av klinkern. Samma princip som romarnas aska från Pozzuoli. Ovanligt i svensk handel, men kemiskt släkt med allt som reagerar med portlandit till mer C-S-H.
Hydratationen →CEM V · slagg + puzzolan
Klinker tillsammans med både masugnsslagg och puzzolan. Fortfarande sällsynt på den svenska marknaden. Standarden finns — efterfrågan har hittills valt andra blandningar.
Standarden →CEM I 42,5 N-SR 3
Långsammare härdning, lägre värmeutveckling, sulfatresistent och lågalkalisk. Uppfyller SS 134202 och SS 134203. Broar, hamnar, bergtunnlar, massiva gjutningar där värmen annars spräcker tvärsnittet.
Talen →Vit portland
Samma hydrauliska idé, renare råvaror, annan bränning och malning, lägre alkali. Används till terrazzo, pigmenterad betong och synlig arkitektur. Ljuset är produkten. Gråheten är bortvald.
Formbarheten →CEM II · flygaska
Det som oftast används i svensk husbyggnad. Portland sammansatt med omkring 13 procent flygaska. Ersatte den äldre byggcementen CEM II/A-V 52,5 N. Lite långsammare tidig styrka, tätare pasta på sikt, lägre klinkerfaktor.
Klimatspakarna →Hållfasthetsklassen sitter i namnet. 42,5 N betyder att bruket i standardprov når minst 42,5 MPa efter 28 dygn, med normal tidig hållfasthet. Ett R river formen tidigare. Ett L är medvetet långsamt. Totalt rymmer EN 197-1 tjugosju vanliga cement, sju sulfatresistenta och ytterligare låg-tidiga slaggcement.
Vid sidan av portlandfamiljen finns specialbindemedel som inte är konstruktionscement i vanlig mening: Keenes (gips i alun, polerbar som marmor), Sorel (magnesiumoxid och magnesiumklorid), fosfatcement för dental- och eldfast bruk, och hydraulisk kalk som bränns lägre och bär mindre.
Från berg till pulver
Modern svensk produktion följer torrmetoden. Kedjan nedan är den som Heidelberg Materials beskriver för fabrikerna i Slite och Skövde — samma logik som i de flesta europeiska verk.

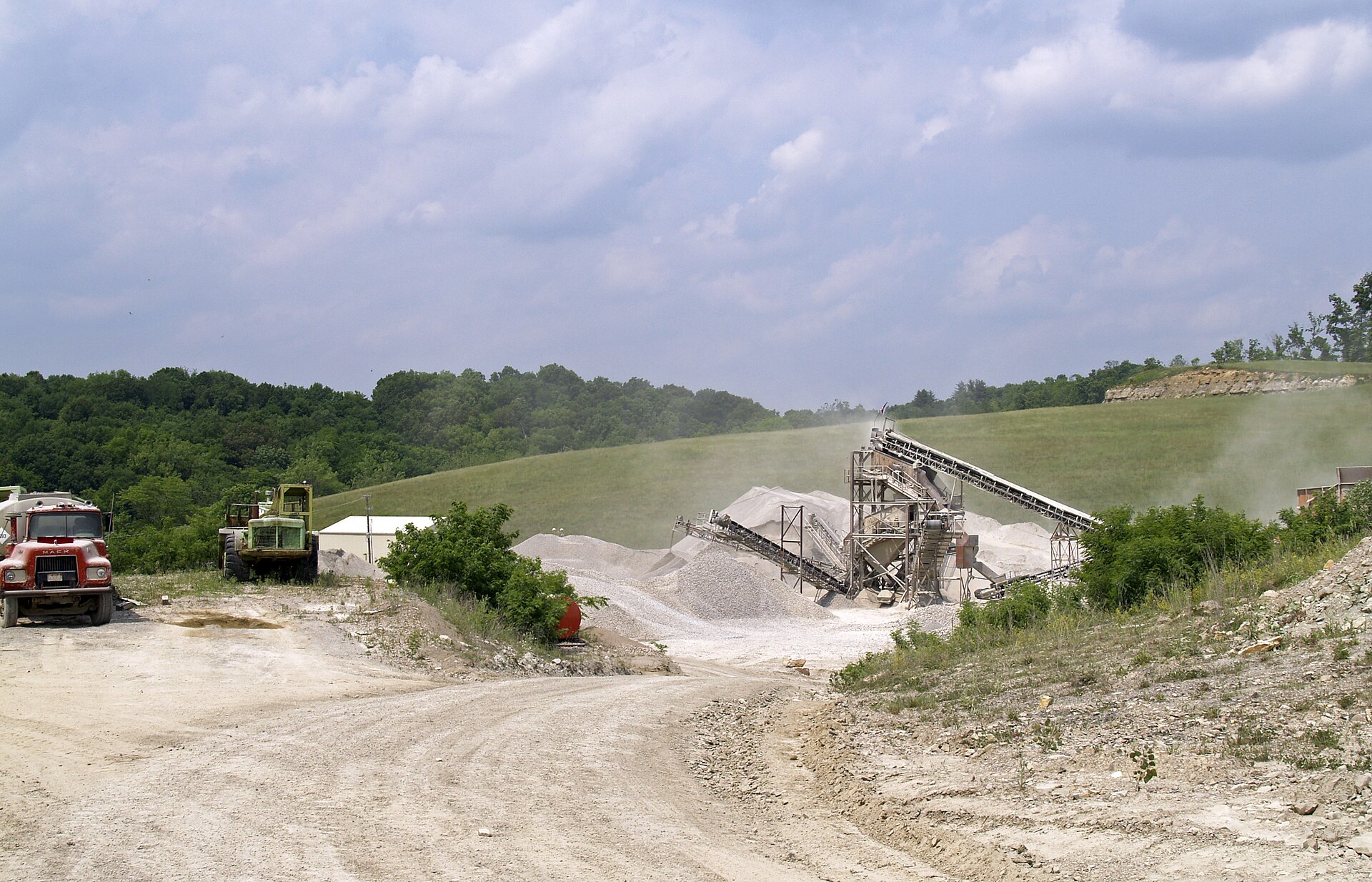

Kalksten sprängs. Transporten till fabriken sker i dumprar som lastar omkring 95 ton. I Slite är Filehajdar och Västra brottet de långsiktiga fyndigheterna. SGU har pekat ut kalkstenen som riksintresse; MSB har diskuterat Slite som riksintresse för totalförsvarets försörjning.
Stenen krossas till högst 80 millimeter och går på bandtransportör till lager. Allt som kommer senare — mjöl, ugn, klinker — förutsätter att den första fraktionen är hanterbar.
Lagret är buffert till råkvarnen och blandningsstation. Här jämnas kvaliteten ut. Cement är kemi i tonskala: en ojämn hög i går blir en ojämn hållfasthet i övermorgon.
Kalkstenen mals till mjöl med partiklar mindre än 0,09 mm. Kisel tillsätts som sand. De varma ugnsgaserna torkar mjölet och sparar energi. Ur råkvarnen kan el och fjärrvärme tas tillvara — överskottsvärme som i Slite också matar samhället.
Stoftet i rökgasen avskiljs i elektrofilter. Cementdamm är både arbetsmiljö och råvara. Det som fångas hör hemma i processen, inte i luften.
Rökgaserna tvättas med mald kalksten och vatten i en våtskrubber. Restprodukten blir gips, som återförs när klinkern mals. Svavlet som lämnade ugnen kommer tillbaka som retarder.
I värmeväxlaren delas kalciumkarbonat upp i kalciumoxid och koldioxid. Det är här merparten av processutsläppet sker. Ungefär 0,51 ton CO₂ per ton klinker om kalken kommer ur karbonat. Det går inte att elda bort — det är stenens kemi.
Steg 08

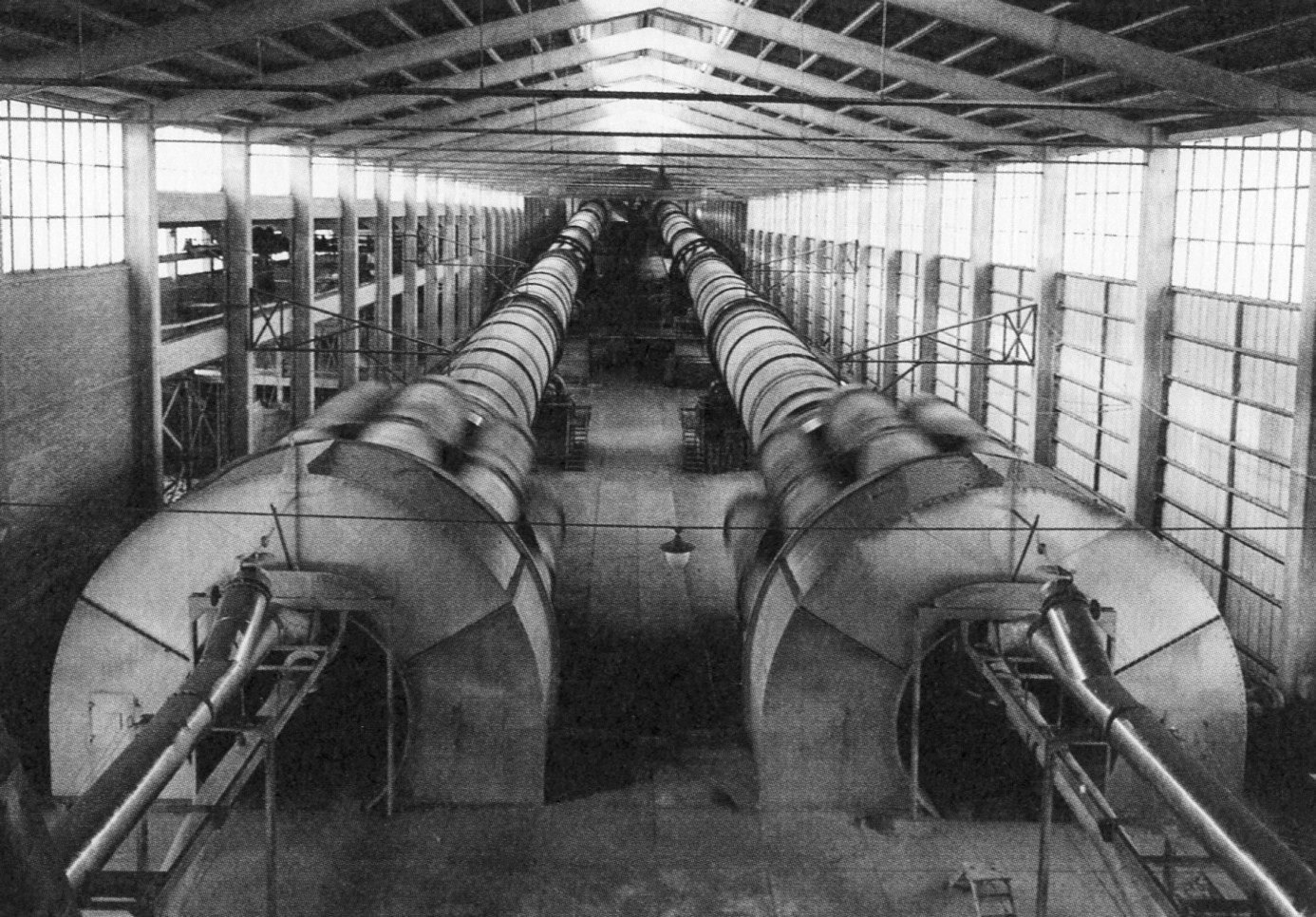

En roterugn i Slite-skala är ungefär 80 meter lång och 5 meter i diameter — ett långt roterande stålrör. Materialet når cirka 1 450 °C. För att komma dit behövs en låga mot 2 000 °C inne i ugnen. Råmjölet sintrar till klinker: hårda kulor, 3–25 millimeter. Typisk oxidbild: omkring 67 % CaO, 22 % SiO₂, 5 % Al₂O₃, 3 % Fe₂O₃.

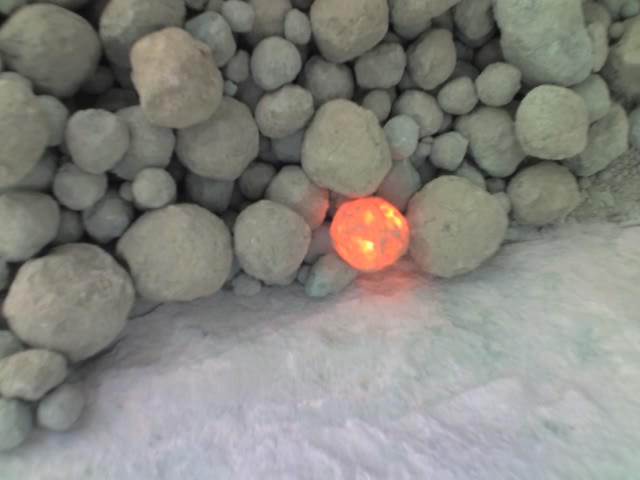

Klinkern, nästan smält, kyls snabbt med luft till ungefär 100–200 °C. Snabbkylningen fryser de högtemperaturfaser vi vill ha — särskilt alit. Värmen återförs till processen.

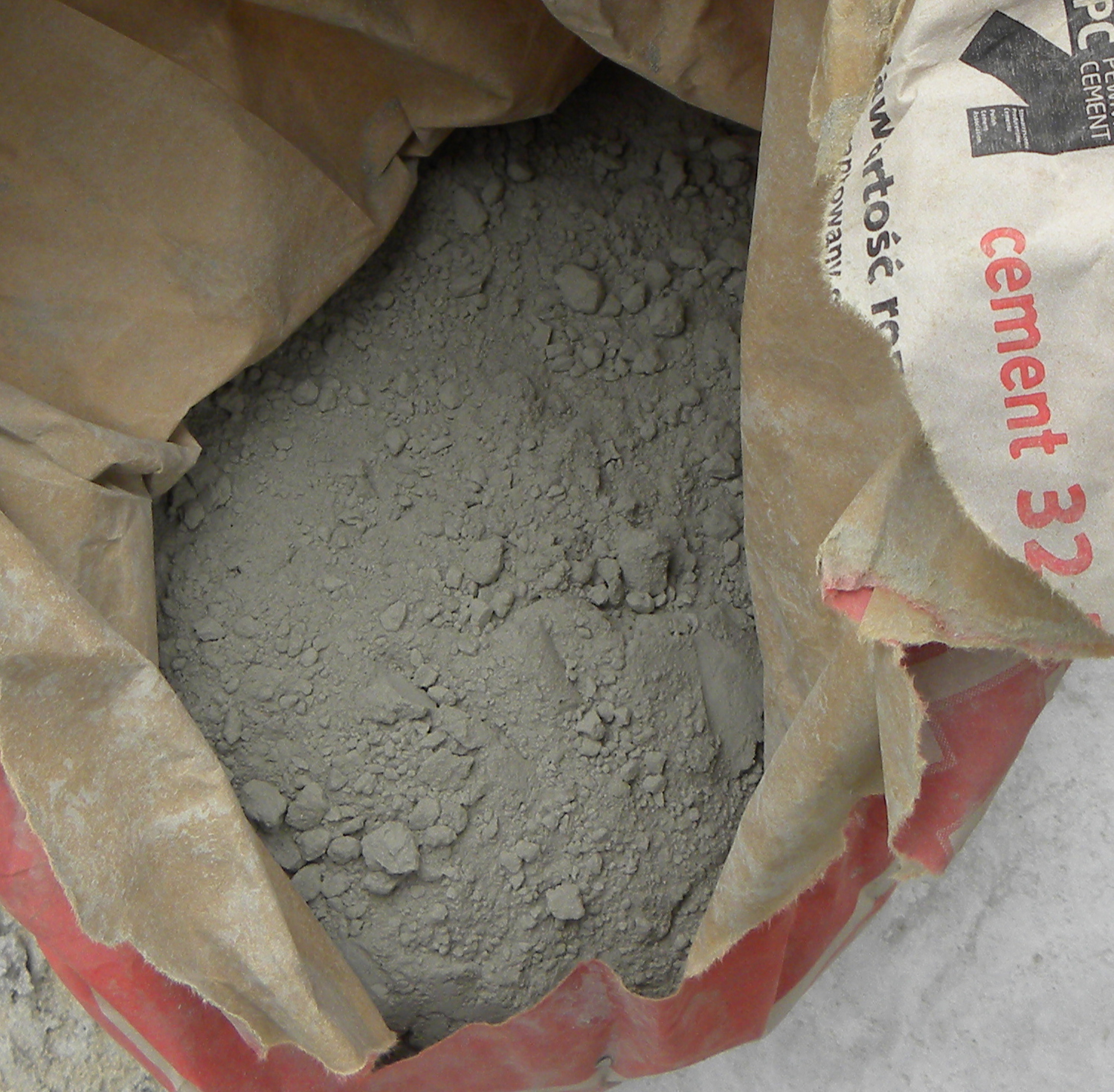

Klinker, cirka fem procent gips och ibland kalksten eller slagg mals till cement. Gipsen bromsar C₃A så pastan inte slår om omedelbart — utan den: flash set. Från silor lastas pulvret i slutna system på båt eller bil. I Limhamn gick det 1910 åt 3 500 kcal per kilo; 1940 var siffran 1 400. Energin har sjunkit. Kemin är densamma.
Fyra faser
Portlandklinker är ett fyrfassystem. Cementkemister skriver oxider kort: C är CaO, S är SiO₂, A är Al₂O₃, F är Fe₂O₃, H är vatten. Bogue-beräkningen skattar faserna ur en oxidanalys. Verklig klinker rymmer också fri kalk, periklas och alkalisulfater.
Tidig styrka
C₃S
Trikalciumsilikat, typiskt 45–65 procent. Driver hållfastheten de första dygnen till 28. Bildas i ugnens hetaste zon när belit tar upp mer kalk. Hög C₃S-halt ger snabbare byggplats — och mer kalksten i receptet.
Lång styrka
C₂S
Dikalciumsilikat, 10–30 procent. Reagerar långsamt och bär styrkan över månader och år. Belitrik klinker kräver mindre kalcinering. Priset är tålamod på byggplatsen.
Bindning · sulfat
C₃A
Trikalciumaluminat, 5–12 procent. Snabb, exoterm. Utan gips stelnar pastan på minuter. Låg C₃A är grunden i sulfatresistenta cement — anläggningens tålighet mot sulfatrik mark och havsvatten.
Fluss · färg
C₄AF
Tetrakalciumaluminoferrit, 6–15 procent. Sänker smälttemperaturen i ugnen och ger portland dess grå. Litet bidrag till hållfasthet. Vitcement håller järnet borta.
När vatten möter pulver
När vatten tillsätts löses klinkermineralen. Kalciumsilikathydrat — C-S-H-gel — fälls ut tillsammans med portlandit, Ca(OH)₂. C-S-H är limmet, en dåligt ordnad nanogel släkt med tobermorit. Portlandit ger det höga pH som passiverar armeringsstål.
Förenklat, i cementkemisk notation: 2 C₃S + 7 H → C₃S₂H₄ + 3 CH. C₃S ger tidig styrka. C₂S ger samma gel, långsammare. C₃A bildar ettringit med sulfat från gipsen, sedan monosulfat. C₄AF hydratiserar däremellan.
Vattencementtalet, vct, är förhållandet mellan vatten och cement. Högre vct ger mer arbetbar betong och mer kapillära porer. Lägre vct ger tätare gel, högre hållfasthet, sämre flyt. SS-EN 206 och den svenska tillämpningen SS 137003 styr hur blandningen får se ut i en given miljöklass.
Härdning är kemi, inte torkning. Cement hårdnar under vatten. Därför fyrar, kajer, dammar, brofundament. En betong som bara “torkar” är en missuppfattning — den hydratiserar.
Egenskaper
Fördelarna märks i betongen. Cementets uppgift är att göra stenen flytande först och evig sedan. Punkterna vilar på Svensk Betong och på hur EN 206 beskriver materialet.
Pastan gör stenen. Hållfasthetsklasser från C8/10 till C100/115 enligt SS-EN 206 och SS 137003. Armering tar dragen. Tillsammans: stomme.
Flytande sten. Valv, skivor, torn, brobana, tunnelvägg. Inga egentliga gränser för gestaltning — bara form, armering och vct.
Betong brinner inte och avger inte rök eller giftiga gaser. Stommen behåller bärighet i ordinär brand. Nedbrytning på allvar först omkring 300 °C. Brandkårens arbete blir säkrare.
Rätt sammansatt: minst hundra år, minimalt underhåll. Pantheon i Rom står fortfarande. Beständigheten styrs av miljöklass, täckskikt och utförande — inte av slump.
Möglar inte. Tål att ligga i vatten. Egenskaperna förändras inte under vattenlinjen. Fuktkänsliga material intill färsk betong är en annan sak.
Tung, trög. Lagrar värme och kyla. Svensk Betong kallar värmelagringen unik i husbyggnad. Rätt använd sänker den driftenergin år efter år.
Massa dämpar. Tunga bjälklag och väggar ger låg ljudnivå mellan lägenheter — en tyst egenskap som sällan syns på en säck.
När huset är färdiganvänt krossas betongen till ny ballast. Materialet är återvinningsbart som konstruktionsmassa. Livslängden gör att det sällan behöver ske tidigt.
1871–
Den 2 november 1871 bildades Skånska Cementaktiebolaget. Geologen Otto Torell, polarforskare och professor i Lund, hade 1869 börjat undersöka skånska ler- och bergarter. Civilingenjören Otto Fahnehjelm gjorde de kemiska analyserna. Kalk och lera i västra Skåne dög till portlandcement. Aktier tecknades av skånska godsägare — och av den blivande Oscar II.
Sveriges första fabrik restes 1873 i Lomma, med lera på plats och kalksten från Limhamn. Fahnehjelm ritade de första husen. Åren 1873–1907 leddes bolaget av Rudolf Fredrik Berg, senare kallad Limhamnskungen. 1871 köptes Limhamnsgården med kalkbrott. Ny fabrik i Limhamn stod 1889; Lomma lades ned 1905 och blev tegelbruk. 1887 knoppades Skånska Cementgjuteriet av — ursprunget till Skanska.
Konkurrenterna kom snabbt. Visby cementfabrik 1884–1940. Ölands Cement i Degerhamn 1888–2019. Hällekis 1892–1978. Maltesholm 1899–1928. Klagshamn 1902–1939. Ivö 1908–1940. Valleviken 1917. Slite från 1919. Gullhögens bruk i Skövde från 1925. Hidinge 1932–1966. Köping 1941–1978. Stora Vika 1949–1980. Femton portlandverk har funnits i Sverige. Kvar är två: Slite och Skövde.

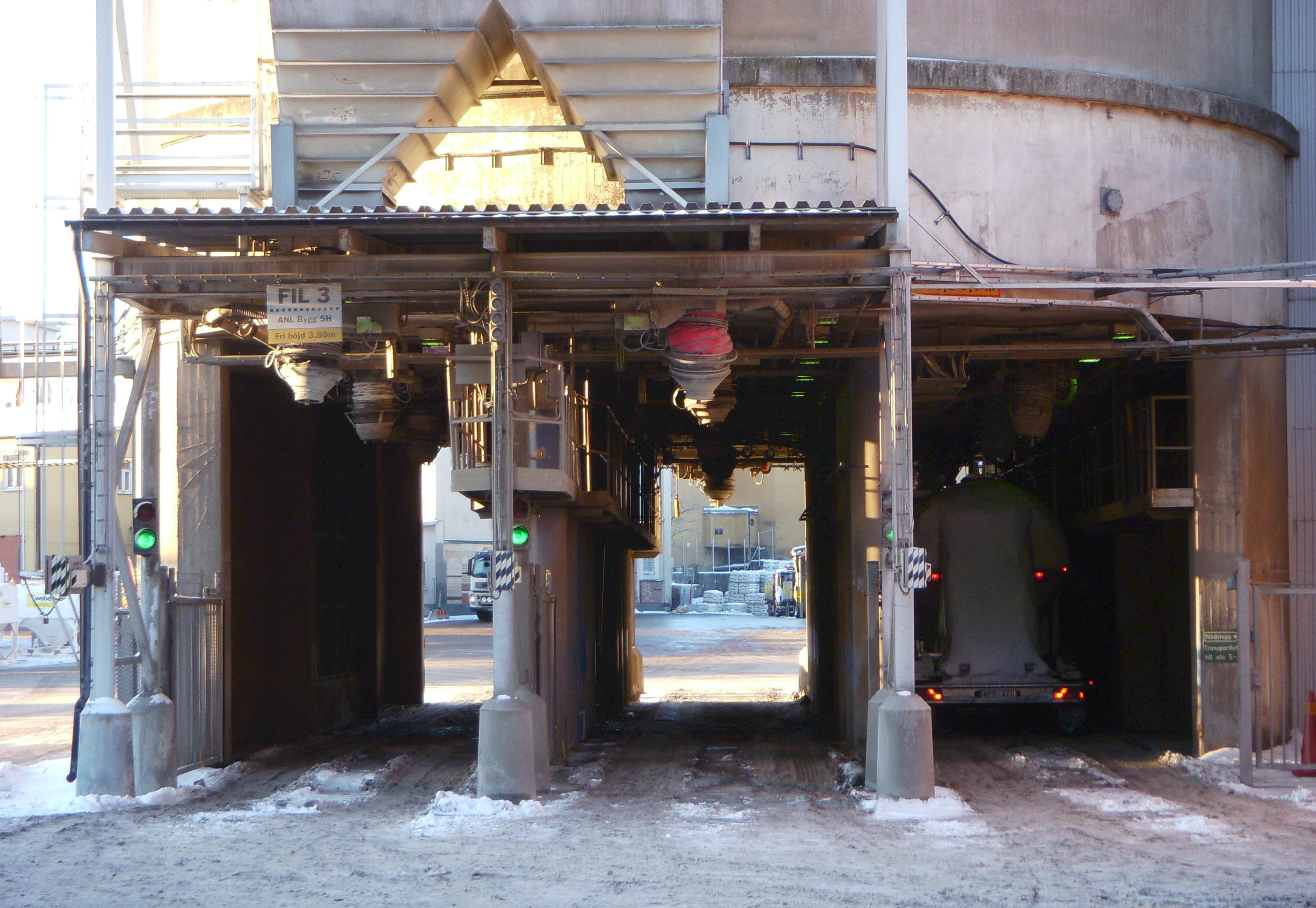

1893 bildades Svenska Cementförsäljningsaktiebolaget för att samordna Limhamn, Degerhamn och Visby; Hällekis och senare Ivö följde. 1922 antogs namnet Cementa. 1930 tog Skånska Cement aktiemajoriteten i Visby. Gullhögen förblev länge den självständiga utmanaren, tills även den hamnade i samma sfär. I dag heter tillverkaren Heidelberg Materials Cement Sverige.
Den 4 april 1919 startade den första roterugnen i Slite. Samhället växte med fabriken. Produktionen har pågått oavbrutet sedan dess. Slite gör i storleksordningen 2,2 miljoner ton cement om året — omkring tre fjärdedelar av svensk försörjning. Tillståndet från 2007 medger upp till 2,5 miljoner ton klinker, motsvarande 2,75 miljoner ton cement. Skövde är det andra verket. Degerhamn tystnade i april 2019.

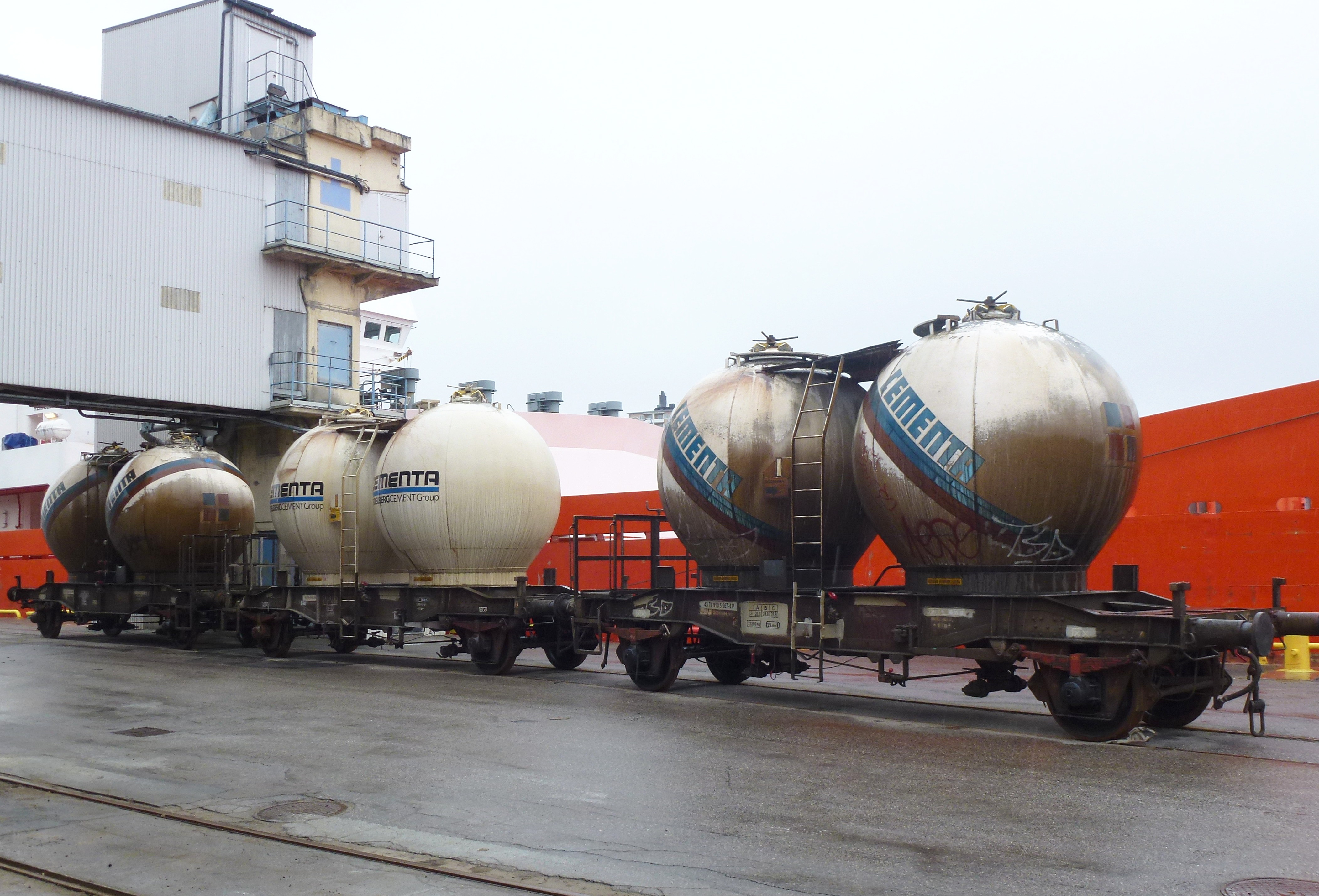

Cementkrisen 2021, när täkttillståndet i Slite stod och vägde, visade hur tunt det nationella lagret är. En ö, två ugnar, tre fjärdedelar av landet. Materialet är lokalt och samtidigt oersättligt.
Specifikation
Processen lämnar spår
Kalcineringen släpper koldioxid ur kalkstenen. Om CaO kommer ur karbonat blir det ungefär 0,51 ton CO₂ per ton klinker — innan någon har tänt en brännare. Bränslet i ugnen lägger på resten. Klinker står för merparten av cementens klimatavtryck, och cement står för merparten av betongens. Globalt rör det sig om i storleksordningen 7–8 procent av de antropogena utsläppen. CEMBUREAU uppskattar världsproduktionen 2024 till cirka 3,89 miljarder ton, första gången under fyra miljarder sedan 2012. Kina stod då för ungefär 47 procent.
Spakarna är kända. Lägre klinkerfaktor: slagg, flygaska, kalkstensfiller, calcinerad lera (LC3). Alternativa bränslen och biomassa — EU har redan hög inblandning. Effektivare ugnar. Och koldioxidinfångning, CCS, för den del av utsläppet som sitter i stenen.
I Slite har en storskalig CCS-anläggning studerats, dimensionerad för upp till 1,8 miljoner ton koldioxid per år — i storleksordningen tre till fyra procent av Sveriges utsläpp. Heidelberg Materials pausade satsningen efter att Energimyndigheten avslagit medfinansiering via Industriklivet. Tekniken finns. Affären, i Sverige, gjorde det inte just då.
Det här avsnittet säljer inte “grön cement”. Det förklarar varför materialet är tungt, bokstavligt och klimatmässigt, och var forskningen pekar. Utan lägre klinkerhalt eller infångning sjunker inte processutsläppet. Utan cement sjunker städerna inte heller.
Underlag
Texten är en syntes. Inget bolag bakom sidan. Länkarna går till uppslagsverk, standarder, branschtexter och forskningsöversikter.
